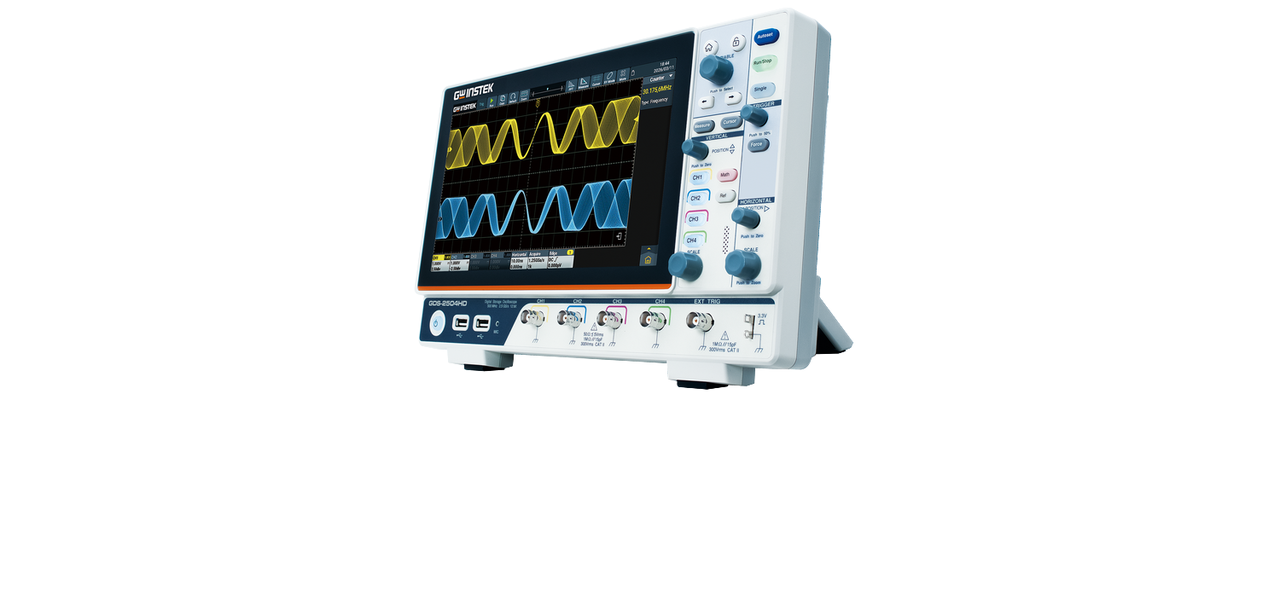

12bitové osciloskopy GW Instek GDS-2000HD/HG

22.07.2026 12:54

Měření v laboratoři vyžadují vysokou přesnost – často na úkor velikosti a ceny. Testování v terénu vyžaduje nízkou hmotnost a přenosnost – obvykle však na úkor přesnosti. Vzdělávací instituce musí kvůli omezeným rozpočtům často slevit z funkcí. Jinými slovy, je těžké mít všechno.

Osciloskopy GW Instek GDS-2000HD/HG s 12bitovým hardwarovým rozlišením a kompaktními rozměry splňuje požadavky všech scénářů použití a zároveň nabízí vynikající poměr ceny a výkonu spolu s inovativním uživatelským prostředím založeným na systému Android.

Klíčové vlastnosti:

Šířka pásma 250, 350 a 500 MHz
Vertikální přesnost ≥ 5 mV ± 1,5%
Horizontální přesnost ±1 ppm
Maximální vzorkovací rychlost 2,5 GSa/s
Paměť: 500 Mbodů (350/500 MHz), 100 Mbodů (250 MHz)
Ve standardu spouštění (trigger) a dekódování 5 sériových sběrnic: RS232/UART, I2C, SPI, CAN, LIN
10,1“ multi-touch displej
Napájení přes USB-C

Přehled dostupných modelů:

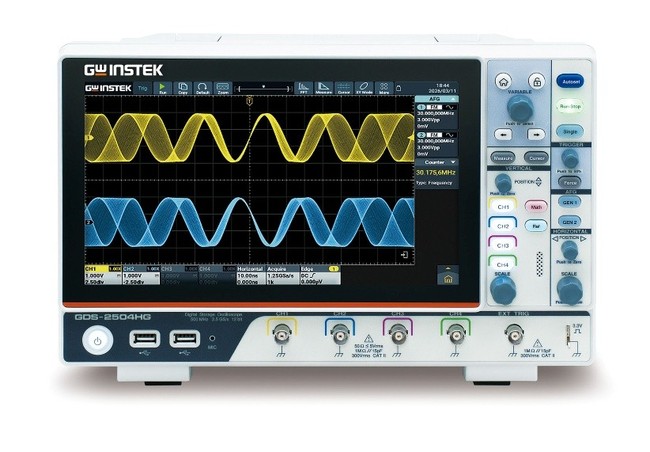

Model	GDS-2504HD	GDS-2504HG	GDS-2354HD	GDS-2354HG	GDS-2254HD	GDS-2254HG
Šířka pásma	500 MHz	500 MHz	350 MHz	350 MHz	250 MHz	250 MHz
Počet kanálů	4 + Ext.	4 + Ext.	4 + Ext.	4 + Ext.	4 + Ext.	4 + Ext.
Délka paměti	500 Mbodů	500 Mbodů	500 Mbodů	500 Mbodů	100 Mbodů	100 Mbodů
Vzorkovací rychlost	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s	2,5 GSa/s
Arbitrary generátor	-	50 MHz	-	50 MHz	-	50 MHz

Přesnost měření

12bitové hardwarové rozlišení: Na detailech záleží – rozlučte se s hrubými průběhy plnými kvantizačního šumu. GDS-2000HD/HG jsou vybaveny nově navrženým 12bitovým A/D převodníkem, který poskytuje 4096 úrovní vertikální kvantizace.

Vertikální přesnost 1,5 %: Věrná reprodukce bez kompromisů. Tím je zajištěno, že to, co vidíte na obrazovce, přesně odpovídá tomu, co se děje v testovaném obvodu.

Horizontální přesnost 1 ppm: Přesnost časové základny je základem frekvenční a fázové analýzy. Většina konkurentů nabízí přesnost 5 ppm nebo 10 ppm, ale model GDS-2000HD/HG s přesností interního hodinového signálu 1 ppm je nejspolehlivějším řešením pro ověřování časování.

Analýza „vše v jednom“

Už nemusíte platit navíc za základní funkce. Nejčastěji používané nástroje jsou součástí standardní výbavy a poskytují skutečně komplexní měřicí řešení „vše v jednom“:

Standardní dekódování 5 sériových protokolů: Integrované funkce spouštění a dekódování protokolů RS232/UART, I2C, SPI a běžně používaných automobilových a průmyslových protokolů CAN a LIN.

Analýza FFT na milionu vzorků: Poskytuje bezprecedentní vertikální a horizontální rozlišení pro analýzu ve frekvenční doméně, což umožňuje snadnou identifikaci zdrojů elektromagnetického rušení (EMI) a skrytého šumu.

Komplexní analýza parametrů měřeného signálu: 14 možností nastavení spouštění a 43 automatických měření (včetně statistických funkcí), integrovaný digitální voltmetr (DVM), šestimístný čítač frekvence a digitální filtry.

Ideální pro měření v terénu

Přenosná laboratoř: díky své nízké hmotnosti pouhých 3,2 kg nejste vázáni jen na svůj laboratorní stůl. Podpora napájení přes USB-C vám umožňuje snadno provádět měření v terénu – stačí si s sebou vzít powerbanku.

Modely HG (vestavěný arbitrary generátor)

Generátor libovolných průběhů s frekvencí 50 MHz: 28 vestavěných běžně používaných průběhů, včetně matematických, lékařských a trigonometrických funkcí.

Kopírování průběhů jedním kliknutím: Pomocí generátoru lze přímo a dokonale reprodukovat reálné průběhy zachycené osciloskopem.

Analýza frekvenční odezvy (Bode plot): Nezbytný nástroj pro návrháře napájecích zdrojů, který umožňuje intuitivní analýzu stability systému a fázových rezerv spínaných napájecích zdrojů a filtračních obvodů.
