Mnoho nových funkcí pro osciloskopy Keysight HD3

Nový firmware 10.50 pro osciloskopy Keysight HD3 přináší celou řadu vylepšení. Zde je shrnutí těch nejdůležitějších z nich.

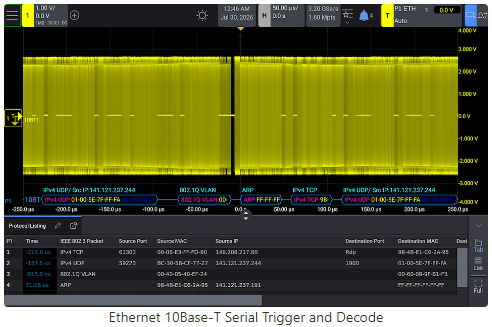

Aplikace HD300ETHA pro měření Ethernetu

Osciloskopy Keysight HD3 nyní podporují dekódování protokolu a spouštění na sběrnicích Ethernet 10/100Base-T:

• Spouštění na: Errors, Generic Packets a Payloads, Arp, IPv4/6, 802.1Q a 802.ad.
• Zobrazení: Port, packet, IP, MAC, CRC, Checksum a Error s možností zobrazení obsahu v samostatném okně

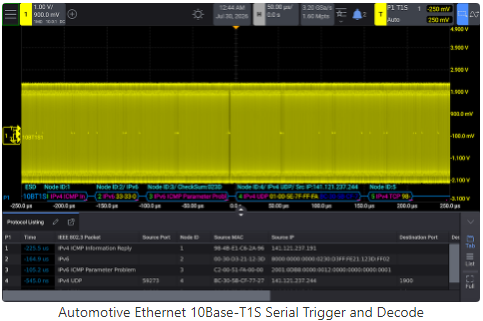

Analýza Automotive Ethernet 10Base-T1S

Vylepšená aplikace HD300AUTB pro testování automobilových sběrnic nyní umožňuje analyzovat vedle sběrnic CAN, CAN FD, CAN XL, SENT a LIN také Automotive Ethernet 10Base-T1S.

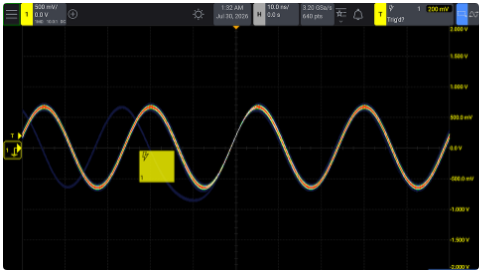

Real Time zónové spouštění

Nová funkce real-time zone trigger plně využívá potenciál pokročilé architektury digitálního spouštění v osciloskopech HD3. Na rozdíl od softwarového nebo FPGA-řízeného zónového spouštění provádí osciloskopy Keysight HD3 spouštění přímo v měřicím řetězci s rychlostí neuvěřitelných 6.400.000.000 testů za sekundu. Co to znamená pro uživatele? Jakýkoli signál, který projde definovanou zónou, lze spolehlivě detekovat a spustit na něj záznam, a to i v případě velmi řídce se vyskytujících událostí.

Další vylepšení

• Digitální voltmetr (DVM) – zvýšení počtu DVM z 1 na 4, zvýšení rozlišení na 4 ½ místa
• Ukládání na síťové disky – z aplikace File Explorer je nyní možné připojit a přistupovat na síťové disky

Poslední verzi firmwaru pro osciloskopy Keysight HD3 si můžete stáhnout ZDE.

Podrobné informace o HD3 firmware 10.50 naleznete v 10.50 Firmware Release Notes.
