Aplikace Keysight MultiScope – “postavte” si vysokorychlostní osciloskop až se 40-ti kanály

06.05.2015 07:43

Aplikace Keysight MultiScope – “postavte” si vysokorychlostní osciloskop až se 40-ti kanály

Společnost Keysight Technologies představila aplikaci N8834A MultiScope, která umožňuje propojení několika real-time osciloskopů platformy Keysight Infiniium a vytvořit tak až 40-ti kanálový systém pro časově korelovaná osciloskopická měření.

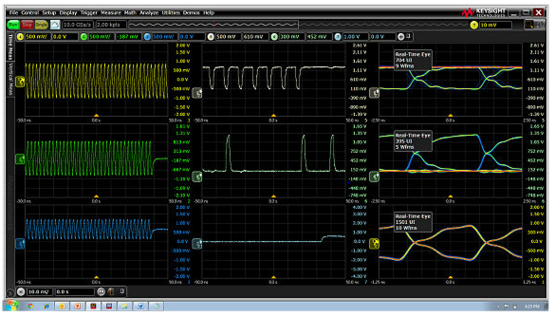

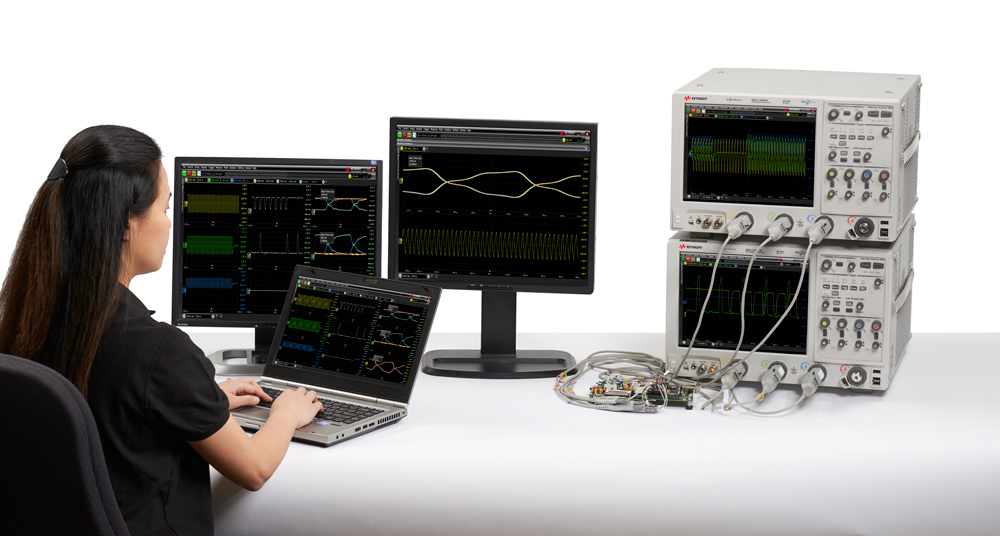

Toto řešení je primárně určeno pro aplikace s velkým počtem vysokorychlostních přenosových linek jako jsou například MIMO (Multiple Input Multiple Output) zařízení, DDR paměti, systémy napájení digitálních zařízení, optické síťové systémy a další. Aplikace N8834A se instaluje na řídící PC, kde se uživateli zobrazují v reálném čase signály ze všech osciloskopů v systému. Toto řídící PC pak ovládá vedoucí osciloskop (leader) multikanálového systému, ke kterému se připojují ostatní podřízené osciloskopy (followers). Osciloskopy použité v multikanálovém systému nemusí být stejného provedení, systém může být sestaven z libovolné kombinace osciloskopů produktových řad Infiniium Q, Z, Z, V, S-series nebo Infiniium 90000A či 9000.

Aplikace disponuje automatickou kalibrací zajišťující maximální časovou korelaci mezi jednotlivými osciloskopy zařazenými v systému. Například v systému skládajícím se z osciloskopů Infiniium Q-series a Z-series je jitter mezi kanály na dvou různých osciloskopech zařazených v multikanálovém systému menší než 150 fs.

Více informací naleznete ZDE.
