Nové funkční / Arbitrary generátory

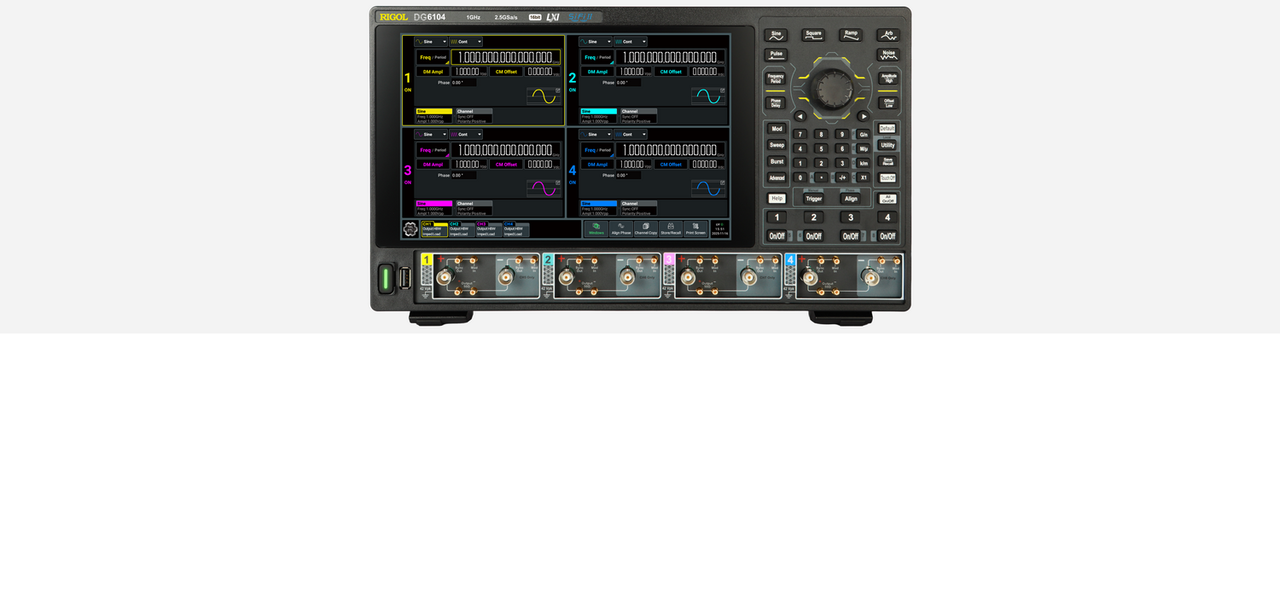

RIGOL DG6000

Naše nabídka funkčních/arbitrary generátorů se rozšířila o novou řadu generátorů DG6000 z produkce firmy Rigol. Nová řada obsahuje celkem 4 modely se dvěma nebo čtyřmi kanály:

Díky svým parametrům jsou ideálním řešením pro generování signálů při vývoji polovodičových komponent, automobilové elektroniky, vysokofrekvenčních digitálních obvodů nebo ve vědě a výzkumu.

Mezi klíčové parametry generátorů řady Rigol DG6000 patří:

• Generování sinusového signálu v rozsahu 1µHz – 500 MHz / 1 GHz

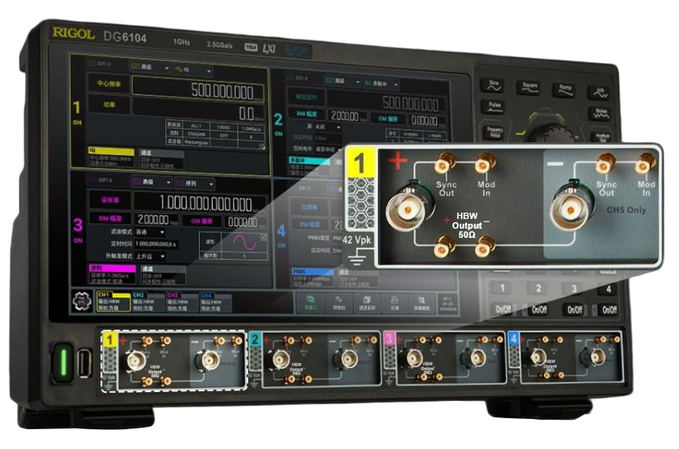

• 2 nebo 4 diferenciální výstupní kanály (resp. 4 nebo 8 single ended kanálů)
• Možnost generování obdélníkové signálu až do frekvence 300 MHz a náběžnou hranou 350 ps
• Maximální rozkmit signálu až 20 Vpp (v režimu AMP)
• Generování vlastních průběhů s vertikálním rozlišením 16bit o délce až 512 Mbodů

Základní dostupné typy generovaných signálů jsou sinus, obdélník, rampa, puls, šum, DC, kombinace až 20 harmonických signálů a arb (uživatelsky definovaný průběh).

Pro generování signálů jsou k dispozici 4 základní režimy: kontinuální průběh, modulace, rozmítání (lineární, logaritmické, po krocích), skupina impulsů (burst). Dostupné modulace výstupního signálu jsou AM, FM, PM, SUM, ASK, FSK, PSK a PWM.

V arb režimu (generování uživatelsky definovaných průběhů) lze definovat průběh s vertikálním rozlišením 16 bitů, délkou 32 bodů – 128 Mbodů (volitelně až 256 Mbodů) s výstupním vzorkováním až 1,25 GSa/s.

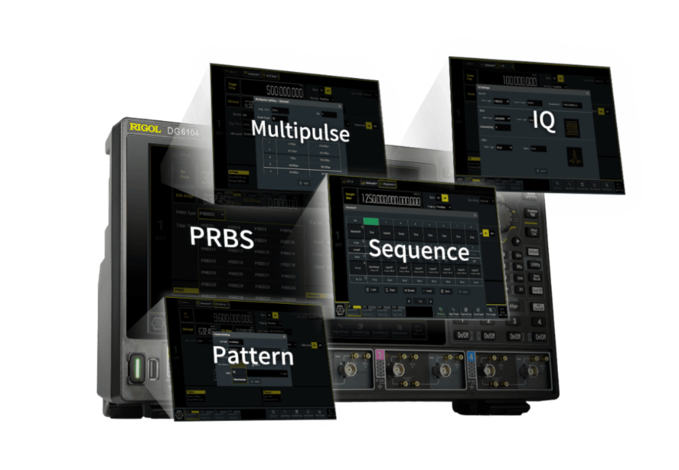

Kromě základních režimů generování signálů může uživatel využít i pokročilé režimy:

• Sekvence signálů – až 512 kroků
• PRBS (pseudo náhodná bitová sekvence) o rychlosti až 300 Mbps a délce 2³²-1
• Multi-pulse
• Multi-tone
• IQ – symbolová rychlost až 100 MSa/s, modulace BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM a 256QAM

Generátory mají intuitivní uživatelské rozhraní s 10,1“ barevnou dotykovou obrazovkou. Externí řízení lze provádět prostřednictvím rozhraní USB 3.0 nebo LAN (LXI-C). K dispozici je také rozhraní HDMI pro připojení externího monitoru.
