Keysight Infiniium MXR-Series: První 8kanálové osciloskopy na světě s integrovaným real-time spektrálním analyzátorem

18.05.2020 09:54

Keysight Infiniium MXR-Series: První 8kanálové osciloskopy na světě s integrovaným real-time spektrálním analyzátorem

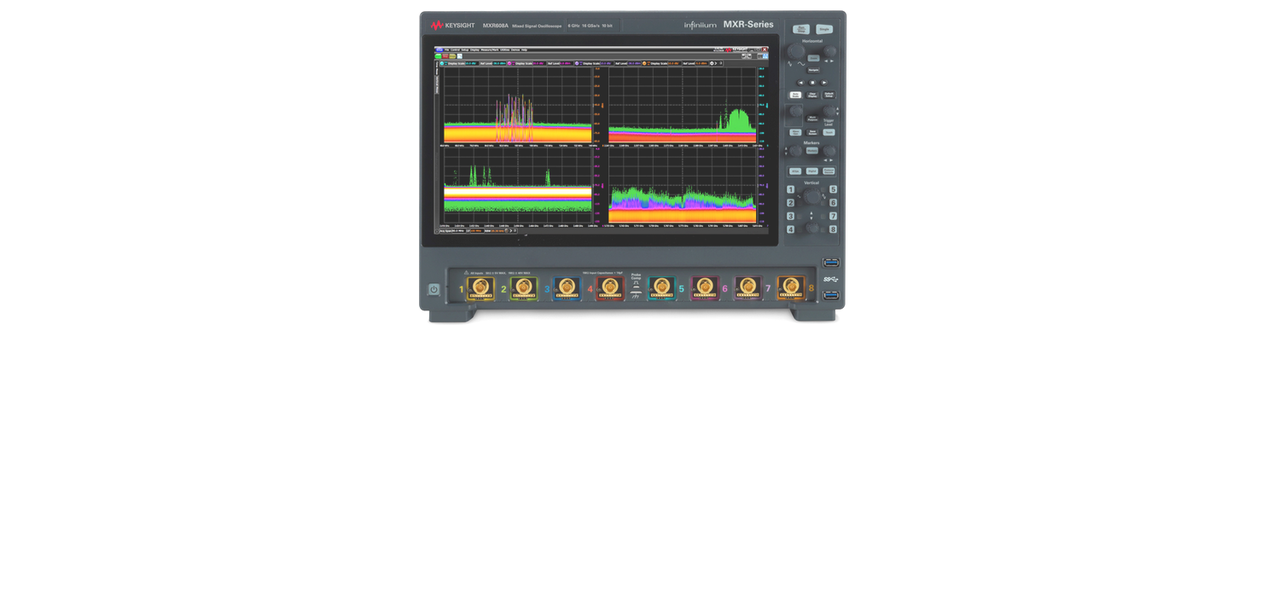

Vidět složité interakce komplexních signálů vyžaduje nové způsoby jejich zachycení a zobrazení. Společnost Keysight Technologies přichází s novými osciloskopy řady Infiniium MXR, které přináší skutečně převratné inovace: První 8-mi kanálové osciloskopy s šířkou pásma 6 GHz na trhu, rozlišení 10 bitů na všech kanálech při vzorkování 16 GSa/s, integrovaný vícekanálový real-time spektrální analyzátor (RTSA). Osciloskopy Keysight Infiniium MXR-Series jsou navrženy tak, aby vyhovovaly nejen dnešním potřebám, ale díky plně rozšiřitelné platformě i budoucím potřebám v horizontu několika příštích let.

Hlavní vlastnosti:

  • 4 nebo 8 analogových kanálů
  • Šířka pásma od 500 MHz do 6 GHz
  • Vzorkovací rychlost 16 GSa/s na každém kanále
  • 8-mi kanálový RTSA s šířkou pásma pro analýzu až 320 MHz (400.000 FFT/s)
  • Paměť 200 Mpts, rozšiřitelná na 400 Mpts
  • Rychlost měření >200.000 stop/s
  • Rozlišení A/D převodníků 10 bitů a až 16 bitů v režimu „high resolution“
  • ENOB až 9.0
  • Šum (1 mV/div) pouze 43 µV
  • 16-ti kanálový logický analyzátor (volitelně)
  • 15,6“ full HD dotyková obrazovka, podpora duálního displeje

Přehled všech modelů řady MXR-Series je k dispozici ZDE.

Produktový list ZDE.

Máte-li zájem o další informace nebo cenovou nabídku, .

Uvidíte více detailů

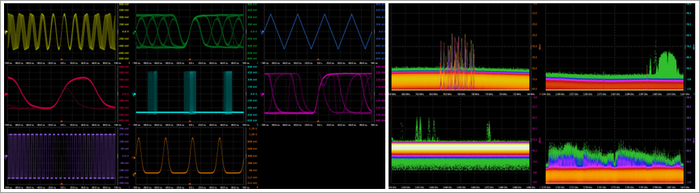

Osciloskopy řady Infiniium MXR disponují šířkou pásma až 6 GHz s vzorkovací rychlostí 16 GSa/s na každém z osmi kanálů s 10bitovými AD převodníky (k dispozici je i high resolution režim s rozlišením až 16 bitů). Novou funkcí je režim „historie“ pro prohlížení až 1.024 předchozích událostí spouštění nebo režim segmentované paměti pro zachycení až 5.205 úseků. Real time spektrální analyzátor (RTSA) na až 8-mi fázově koherentních kanálech poskytuje šířku pásma pro analýzu od 40 MHz do 320 MHz při rychlosti 400.000 FFT/s.

Získáte více funkcí
Osciloskopy Infiniium MXR-Series v sobě integrují 8 přístrojů v jednom (osciloskop, logický analyzátor, real-time spektrální analyzátor, analyzátor sériových protokolů, funkční generátor, analyzátor frekvenční odezvy, digitální voltmetr, trojitý čítač se sčítačem, analyzátor fázového šumu). Jako první osciloskopy na světě obsahují integrovaný vícekanálový real-time spektrální analyzátor (RTSA).

Provedete měření rychleji
Osciloskopy řady Infiniium MXR využívají stejné ASIC obvody jako nejrychlejší osciloskopy světa Keysight UXR. Proto jsou osciloskopy Keysight MXR výrazně rychlejší než jejich předchůdci nebo osciloskopy jiných výrobců:
Spouštění a zobrazování: 200x rychlejší ( >200.000 stop/s)
Eye diagram: 50x rychlejší (>750.000 vykreslení/s)
FFT: 400x rychlejší (>400.000 FFT/s)
Průměrování průběhů: 120x rychlejší (>12.000 průběhů/s)

Schopnost správně analyzovat data a najít hlavní příčinu problémů je stěžejní pro vývoj nových produktů a nalezení potenciálních zdrojů chyb a poruch. Osciloskopy Infiniium MXR jsou plně rozšiřitelné a nabízejí široké spektrum aplikací pro úspěšnou práci na vašich projektech. Díky nim uvidíte více detailů měřeného signálu, budete mít k dispozici více funkcí, ušetříte čas a s přehledem vyřešíte vaše současné i budoucí pracovní výzvy.
