Keysight Integra Vision PA2201A: První výkonové analyzátory kombinující přesné měření výkonu s výjimečnými schopnostmi zobrazení a analýzy

29.01.2015 14:27

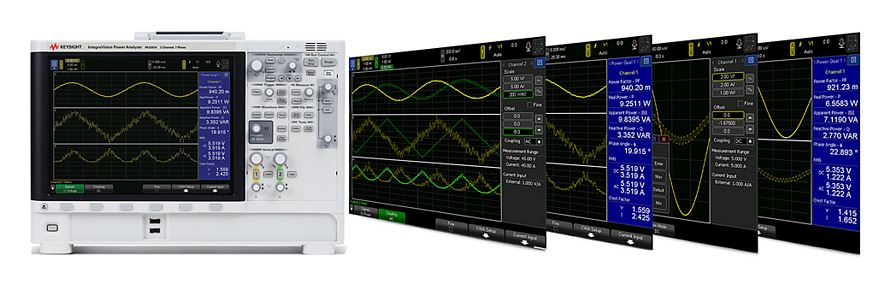

Keysight Integra Vision PA2201A

Společnost Keysight Technologies představila první výkonový analyzátor, který kombinuje přesné měření výkonu se schopnostmi zobrazení průběhů, jakými disponují dotykově ovládané osciloskopy. Výkonové analyzátory Keysight IntegraVision usnadňují inženýrům ve výzkumu a vývoji, kteří navrhují a testují obvody a zařízení určené ke konverzi elektrického výkonu, pohled na dynamiku změn proudu, napětí a výkonu tak, aby mohli lépe změřit a porozumět chování navrhovaných zařízení.

Při práci na elektronických obvodech a systémech pro transformaci výkonu je potřeba dosáhnout vysoké přesnosti měření, aby bylo možné určit a charakterizovat i jen malé zlepšení energetické účinnosti v zařízeních jako jsou výkonové převodníky a měniče, univerzální napájecí zdroje, bateriové systémy, elektrické systémy letadel a vozidel, osvětlovací systémy / elektronické předřadníky či domácí spotřebiče.

Některé z dnešních analyzátorů nabízejí sice dostatečnou přesnost měření, nicméně jejich používání je nepohodlné a postrádají schopnost charakterizovat dynamické chování spotřeby energie. S výkonovými analyzátory Keysight IntegraVision již nebudete pro své testování potřebovat dva samostatné přístroje (výkonový analyzátor pro přesné měření a osciloskop pro zobrazení časově proměnných dějů, jako je například chování zařízení při jeho zapnutí či výskyt přechodových jevů), čímž se významně  sníží celková složitost testovánízkrátí doba potřebná pro úplnou charakterizaci měřeného zařízení.

Výkonové analyzátory Keysight IntegraVision jsou ideální pro inženýry v oblasti výzkumu a vývoje, kteří chtějí rychle a interaktivně měřit spotřebu střídavého i stejnosměrného výkonu, účinnost přeměny výkonu, provozní reakce zařízení na různé podněty a obecné parametry jako jsou frekvence, fáze a harmonické složky - vše se základní přesností 0,05%  a rozlišením 16 bitů. Se vzorkovací rychlostí 5 MSa/sšířkou pásma 2 MHz umožňují nové analyzátory charakterizovat i velmi rychlé změny spotřeby energie v rozsahu výkonů od mW do 100 kW.

Díky galvanicky odděleným vstupům až do 1000 Vrms (CAT II) a s širokými možnostmi nastavení vstupních rozsahů, umožňují analyzátory Keysight IntegraVision řešit zároveň několik různých testovacích scénářů. Analyzátory mají možnost přímého měření proudů na vstupech 2 a 50 Arms a také možnost připojení externích proudových sond a převodníků.

Analyzátory Keysight IntegraVision představují výkonné řešení umožňující:

  • zobrazit přechodové jevy, náběhový proud a změny stavu zařízení díky vysokorychlostnímu digitizéru, zachycujícímu v reálném čase napětí, proud a výkon;
  • analyzovat výkonové ztráty v časové i frekvenční doméně;
  • získat nové poznatky díky přehlednému zobrazení parametrů a jejich chování v čase na kapacitní dotykové obrazovce s vysokým rozlišením.


Uživatelské rozhraní výkonových analyzátorů Keysight IntegraVision je založeno na technologii používané v osciloskopech Keysight 6000X, včetně 12,1-palcové kapacitní dotykové obrazovky. Vývoj tohoto nového uživatelského rozhraní byl doprovázen rozsáhlou spoluprací se zákazníky působících v prostředí výzkumu a vývoje a výsledkem je intuitivní uživatelské prostředí, které umožňuje inženýrům získat potřebné údaje během několika minut.

Další informace o Výkonových analyzátorech Keysight IntegraVision naleznete ZDE.
