Miniaturní Rogowského sondy PEM CWTUM-F s inovativní „vidlicovou“ konstrukcí

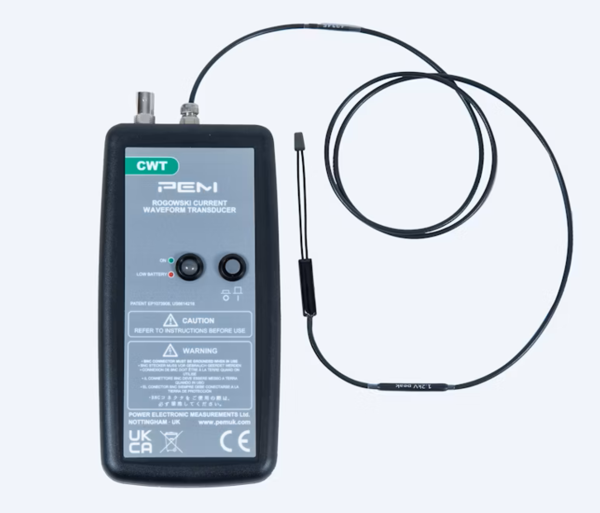

Na základě osvědčené řady ultra-miniaturních Rogowského sond CWTUM od společnosti PEM vznikly nové varianty - CWTUM-F a CWTUMHF-F - které splňují rostoucí požadavky na měření proudu v místech obvodů s mechanicky a výškově omezeným přístupem.

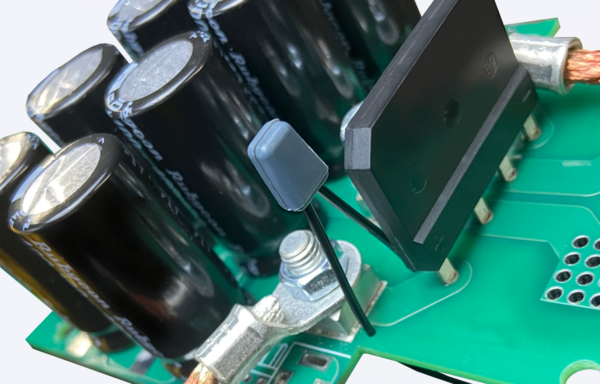

V mnoha zařízeních způsobuje vysoká hustota umístění součástek problémy s přístupem k potenciálním měřicím bodům. Díky inovativní „rozvětvené“ geometrii umožňují sondy PEM CWTUM-F neinvazivní měření proudu v těžko přístupných místech desek plošných spojů (DPS) při zachování velké šířky frekvenčního pásma a vysoké odolnosti proti šumu. To je užitečné zejména při měření rychlých změn proudu například v moderních měničích.

Konstrukce „rozvětvené“ Rogowského cívky umožňuje přesné měření proudu přes DPS s šířku pásma až 30 MHz a schopností zachytit změnu proudu di/dt až 100 kA/μs. Jedná se o ideální řešení pro hustě osazené desky výkonové elektroniky.

Klíčovým prvkem je jedinečná konstrukce ve tvaru vidlice, která umožňuje obcházet zapuštěné a těžko přístupné vodiče DPS. Štíhlý profil cívky umožňuje měření ve velmi úzkých mezerách Na rozdíl od tradičních Rogowského sond jsou „rozvětvené“ varianty vybaveny kompaktním upínacím mechanismem se sponou o rozměrech pouhých 7,5 × 6 mm, který umožňuje přístup i tam, kam se běžné proudové sondy nedostanou.

Nová řada zahrnuje dvě varianty přizpůsobené různým výkonnostním požadavkům:

CWTUM-F

• Tloušťka cívky: 1,3 mm
• Šířka pásma (-3 dB): 15 MHz

CWTUMHF-F

• Tloušťka cívky: 1,7 mm
• Šířka pásma (-3 dB): 30 MHz
• Zvýšená odolnost proti šumu díky elektrostatickému stínění

Mírné zvýšení tloušťky cívky u vysokofrekvenční varianty CWTUMF-F je kompenzováno výrazným zlepšením potlačení šumu a vyšší přesností  měření na vysokých frekvencích.

Varianta CWTUMHF-F využívá patentované elektrostatické stínění PEM, které minimalizuje vliv parazitní kapacity a rušení způsobené rychlými přechody napětí. To má zásadní význam při měření proudu v systémech, jako jsou například výkonové měniče či pohony.

Obě varianty cívek se vyznačují:

• proudovým rozsahem: 60A - 12 kA (špičkový proud)
• rechlou reakcí na změny proudu di/dt 100 kA/μs
• širokým dynamickým rozsahem, vhodným pro měření malých signálů i velkých proudových pulzů

Díky těmto parametrům jsou tyto sondy vhodné pro aplikace, jako jsou například:

• profilování proudu ve spínaných zdrojích
• měření zvlnění proudu na kondenzátorech
• diagnostika přechodových dějů u měničů a výkonových stupňů
• monitoring výkonu pohonů

Výběr správné varianty

• CWTUM-F - ekonomické řešení pro středně náročné aplikace např. průmyslové pohony, nízkošumové měniče a testování obtížně přístupných obvodů.
• CWTUMHF-F - vysoce výkonná varianta pro výzkumné laboratoře, přesná měření v náročných zarušených podmínkách.

Podrobné technické specifikace si můžete stáhnout ZDE.
