Nové 12bitové osciloskopy UNI-T MSO3000HD

15.06.2025 07:46

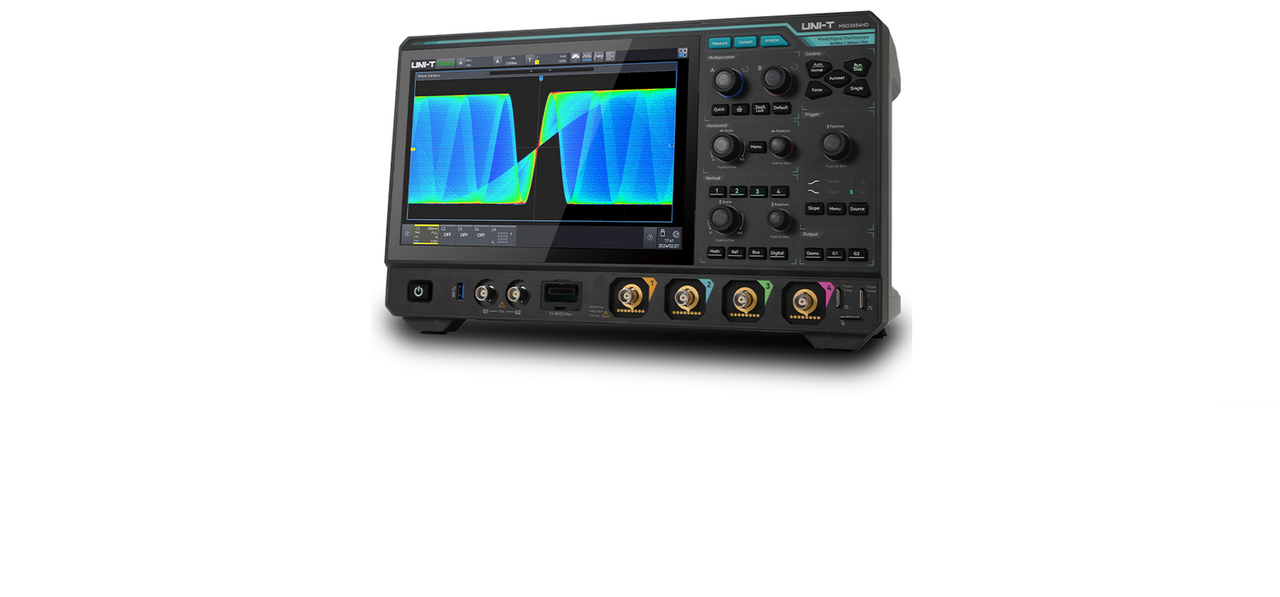

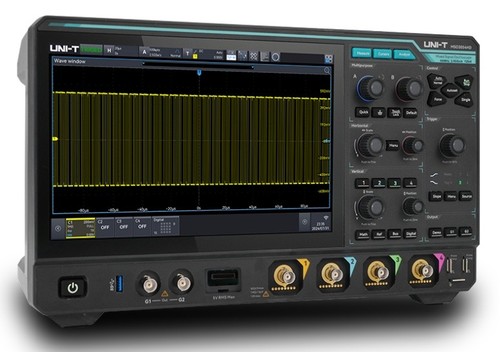

Společnost UNI-T představila novou řadu osciloskopů s vysokým rozlišením MSO3000HD se 4 analogovými kanály, 16kanálovým logickým analyzátorem a dvoukanálovým generátorem libovolných průběhů. Díky 12bitovému ADC převodníku R12™ poskytují detailní zobrazení signálů, přičemž pomocí technologie ERES (Enhanced Resolution) lze dosáhnout až 16bitového rozlišení. Osciloskopy mají maximální vzorkovací frekvenci 2,5 GVz./s, záznamovou paměť 500 Mbodů a rychlost měření až 1.500.000 stop/s, což zajišťuje precizní a spolehlivou analýzu signálů i v náročných aplikacích.

Řada MSO3000HD zahrnuje tři modely:

MSO3024HD 4 kanály 12-bitů frekvenční rozsah 200 MHz
MSO3034HD 4 kanály 12-bitů frekvenční rozsah 350 MHz
MSO3054HD 4 kanály 12-bitů frekvenční rozsah 500 MHz

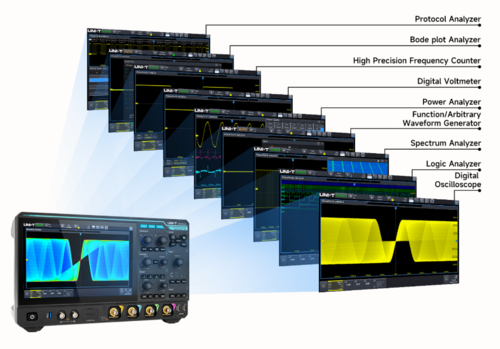

Osciloskopy UNI-T MSO3000HD jsou vybaveny 12bitovými A/D převodníky s možností zvýšení rozlišení až na 16 bitů pomocí režimu ERES (Enhanced Resolution). Přístroje také nabízejí mnohem více než jen standardní funkce osciloskopu. Poskytují i funkce protokolového analyzátoru, zobrazení Bode diagramu, generátoru funkcí a libovolných průběhů, čítače, digitálního voltmetru, analyzátoru výkonu, logického analyzátoru (16 kanálů) a spektrálního analyzátoru.

Osciloskop nabízí 54 typů automatických měření, pokrývajících různé parametry napětí, frekvence, fáze nebo výkonu. Nechybí ani pokročilé funkce pro statistické vyhodnocení měření a vizualizaci trendů pomocí grafů.

Analyzátor protokolů podporuje 12 různých sběrnic, včetně UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I2S (Audio-I2S, Audio-LJ, Audio-RJ), MIL-STD-1553, ARINC 429 a Manchester. Dokáže dekódovat až 200 milionů datových bodů za méně než 1 sekundu a umožňuje současnou analýzu až čtyř sběrnic současně, čímž poskytuje rychlé a komplexní řešení pro analýzu protokolů v sofistikovaných systémech.

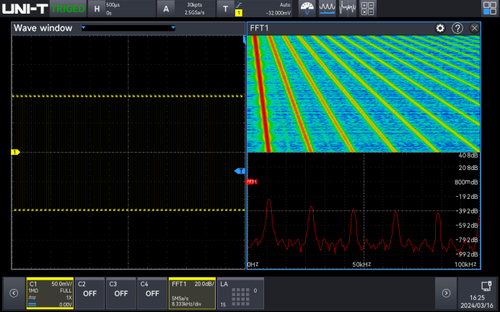

Spektrální analyzátor využívá technologii hardwarově akcelerované FFT s délkou až 4 milionů bodů, přičemž tato analýza může probíhat současně až na 4 kanálech. Funkce pro vyhledávání signálů, markery ve frekvenčním spektru a zobrazení ve formátu „waterfall“ umožňují detailní analýzu i velmi složitých signálů.
