Nové 16bitové osciloskopy
PicoScope 5000E

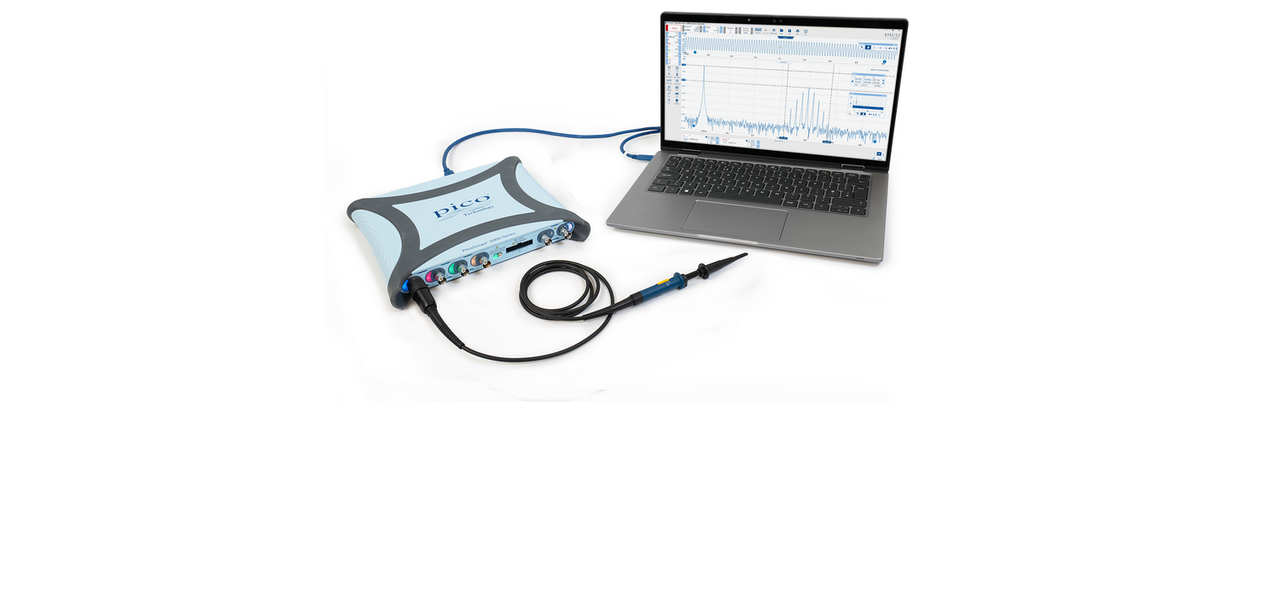

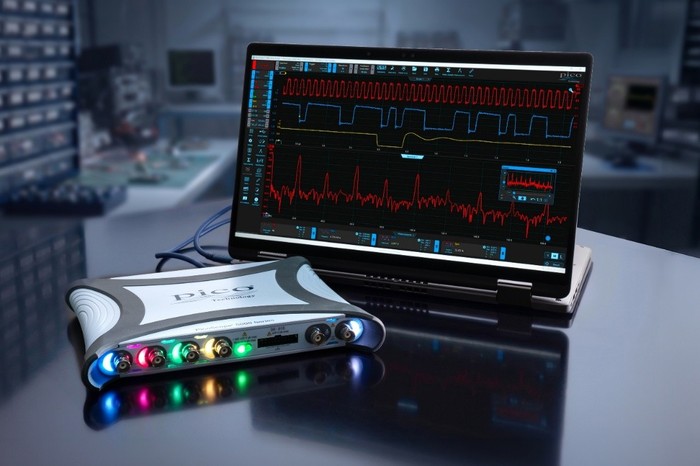

Společnost Pico Technology představuje novou řadu kompaktních osciloskopů PicoScope 5000E s rozhraním USB-C, která je určena pro měření signálů s malou amplitudou. Řada PicoScope 5000E nabízí skutečné 16bitové rozlišení s šířkou pásma až 200 MHz, vzorkovací frekvencí 2,5 GSa/s a pamětí pro záznam 1 GSa. Modely řady PicoScope 5000E Plus přidávají navíc přepínatelný 8bitový vysokorychlostní režim s šířkou pásma až 500 MHz, vzorkovací frekvencí 5 GSa/s a 2 GSa paměti.

Měření s nízkým šumem a vysokým dynamickým rozsahem

Je celá řada aplikací, kde je potřeba měřit malé signály v přítomnosti velkého šumu: zvlnění v úrovni milivoltů na stejnosměrných napájecích rozvodech, výstupy senzorů s nízkou úrovní signálu, přesné analogové předzesilovače či lékařská elektronika, kde i ojedinělá anomálie může mít stejný význam jako hlavní průběh signálu.

Řada PicoScope 5000E s 16bitovým rozlišením nabízí bezkonkurenční úroveň šumu pod 22 μV RMS. Vysoký dynamický rozsah osciloskopů pomáhá uživatelům maximalizovat využitelné rozlišení a odhalit tak komponenty s malou amplitudou, zvlnění, zkreslení a anomálie, které mohou zůstat osciloskopům s nižším rozlišením nebo s vyšším šumem skryty.

Specifikace a hlavní přednosti

Nejnovější přírůstky osciloskopů PicoScope spojují špičkovou technologii s uživatelsky přívětivým designem. Mezi jejich klíčové vlastnosti patří:

Skutečné 16bitové rozlišení: Šířka pásma až 200 MHz, vzorkovací frekvence až 2,5 GSa/s a 1 GSa paměti pro záznam průběhů měřeného signálu.

Modely 5000E Plus s vysokorychlostním režimem: Přepínatelný 8bitový režim zvyšuje šířku pásma až na 500 MHz, vzorkování na 5 GSa/s a paměť na 2 GSa pro měření signálů s vyšší frekvencí.

Vstupní obvody s extrémně nízkým šumem: Šumová hladina nižší než 22 μV RMS pro měření signálů s malou amplitudou.

Dlouhá záznamová paměť: 1 GSa paměti u standardních modelů, zdvojnásobená na 2 GSa u modelů Plus v 8bitovém režimu.

7 přístrojů v 1: Osciloskop, FFT spektrální analyzátor, 14bitový generátor arbitrary signálů (AWG) s rychlostí 200 MSa/s, generátor funkcí, frekvenční čítač, protokolový analyzátor a logický analyzátor (u modelů MSO).

Přenosné provedení s rozhraním USB-C: Kompaktní zařízení připojené přes rozhraní SuperSpeed USB 3.0 typu C.

Podpora PicoSDK®: Ovládejte PicoScope 5000E pomocí API a vytvářejte vlastní aplikace v jazycích C, C#, C++, Python, MATLAB nebo LabVIEW.

Software PicoScope 7 promění řadu PicoScope 5000E v univerzální testovací platformu s doživotních aktualizací softwaru, který se neustále vyvíjí a rozšiřuje o nové funkce. Pro ladění a ověřování obsahuje PicoScope 7 více než 40 dekodérů sériových protokolů, pokročilé matematické kanály, automatizovaná měření včetně analýzy výkonu, maskové testy a mnohé další funkce.

Dostupné varianty

Osciloskopy řady PicoScope 5000E/5000E Plus jsou k dispozici ve 4 kanálové nebo 4+16 kanálové (MSO) variantě. Ceny osciloskopů PicoScope 5000E začínají již na 2.175,- EUR bez DPH.
