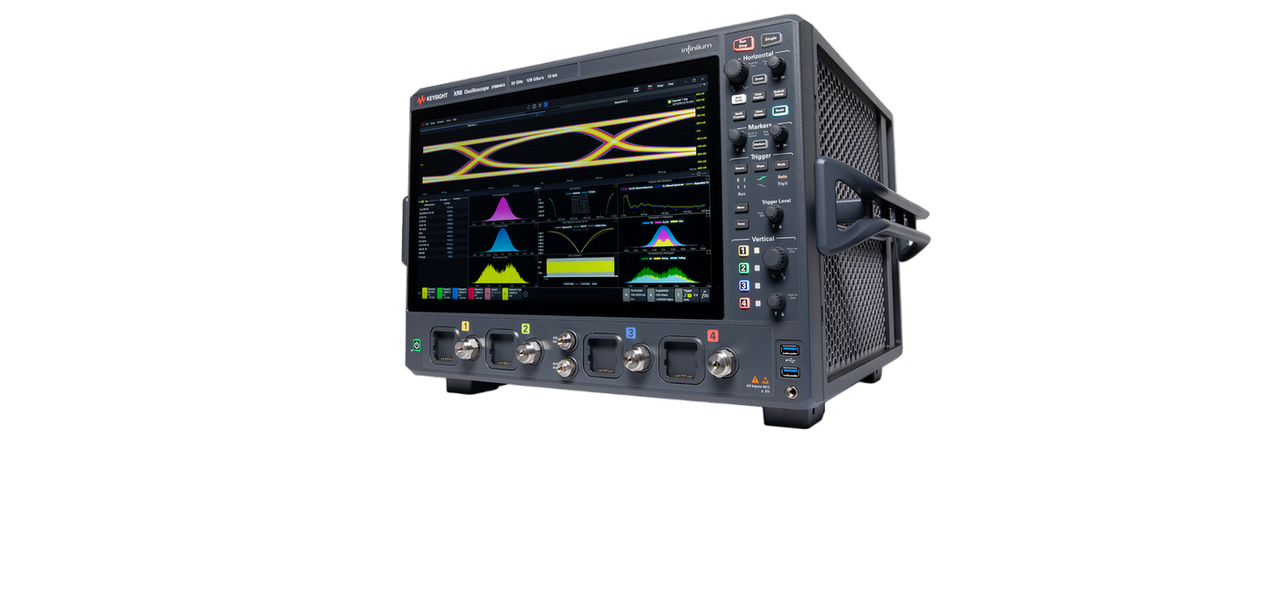

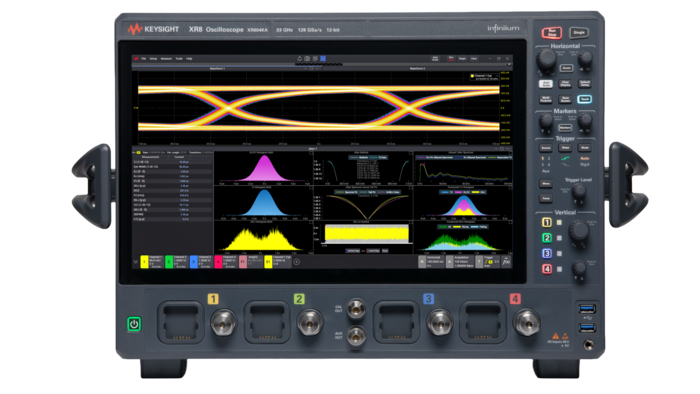

Osciloskopy Keysight Infiniium XR8

Společnost Keysight představuje novou řady osciloskopů
Infiniium XR8, průlomovou platformu real-time osciloskopů určenou k zásadnímu urychlení validace vysokorychlostních digitálních sběrnic a provádění testů shody.

Díky šířce pásma až 33 GHz, A/D převodníkům s nativním 12bitovým rozlišením, vzorkovací frekvenci
128 GSa/s na každém kanálu a paměti až 8 Gbodů/kanál poskytuje řada XR8 nekompromisní přesnost měření, velmi nízký šum a výkonný software pro zpracování a analýzu změřených dat.

Nejdůležitější vlastnosti

• Šířka pásma 8 až 33 GHz
• Unikátní design vstupních obvodů  ve spojení s 12bitovým A/D převodníkem poskytují velmi nízkou úroveň šumu, lepší ENOB a výjimečnou věrnost zachycení měřeného signálu
• Nová softwarová platforma Infiniium 2026 s rychlejším vícejádrovým zpracováním
• Menší rozměry, nižší spotřeba energie a optimalizovaný management tepla pro použití v laboratorním prostředí
• Zpracování měření poháněné vlastními ASIC obvody, rychlé vnitřní přenosy dat a efektivní řízení paměti změřených vzorků

Klíčové parametry

• Šířka pásma 8 až 33 GHz (celkem 9 modelů)
• A/D převodníky s nativním rozlišením 12 bitů
• 4 kanály
• Vzorkovací rychlost 128 GSa/s na kanál
• Paměť až 8 Gbodů/kanál (standardně 1 Gbodů/kanál)
• Možnost dodatečného rozšíření (upgradu) šířky pásma i záznamové paměti

S rychlým vývojem standardů rozhraní, jako jsou USB, DisplayPort nebo DDR, a jejich stále větší rychlostí a složitostí se inženýři potýkají s menšími rezervami v návrzích obvodů, vyššími rychlostmi přenosu dat a požadavky na zkrácení doby vývoje. Výsledkem těchto tlaků jsou delší validační cykly, snížená tolerance vůči šumu a rostoucí nároky na laboratorní vybavení. Osciloskopy Infiniium XR8 tyto výzvy řeší zcela novou hardwarovou a softwarovou architekturou optimalizovanou pro dnešní vysokorychlostní digitální sběrnice a nové standardy. Díky osciloskopům Infiniium XR8 zkrátíte dny testování na pouhé hodiny.

Řada XR8 obsahuje nově navržené vstupní ASIC obvody a integrovaný A/D převodník spolu s DSP obvody, díky čemuž zachovává maximální integritu signálu, zlepšuje přesnost časování a poskytuje konzistentní a opakovatelná měření vysokorychlostních datových sběrnic. Schopnost zachytit s maximální věrností i ty nejrychlejší signály je kritická pro ověřování dnešních vysokorychlostních datových rozhraní, kde může i malé zhoršení kvality signálu přímo ovlivnit výkonnost celého systému a způsobit nekompatibilitu s předepsanými standardy.

Zcela přepracovaná mechanická architektura osciloskopu zlepšuje chlazení kritických elektronických částí, snižuje spotřebu elektrické energie a minimalizuje hluk při zachování kompaktních rozměrů a malé hmotnosti. To umožňuje používat tyto vysoce výkonné osciloskopy i ve stísněných laboratorních podmínkách při zachování akustického komfortu.

Řada XR8 využívá novou softwarovou platformou Infiniium 2026, která poskytuje rychlejší odezvu, lepší stabilitu a zjednodušené pracovní postupy. Moderní uživatelské prostředí nabízí flexibilní možnosti nastavení uživatelského rozhraní, vylepšenou vizualizaci měření a nástroje pro zvýšení produktivity, jako jsou funkce drag and drop nebo integrovaný záznamník SCPI.

Nová hardwarová a softwarová platforma společně nabízejí:

Maximalizace rezervy při provádění testů a skvělá signálová integrita

Jitter pouhých 13 fs rms a šum nižší než 130 µV při šířce pásma 8 GHz zajišťují výjimečnou věrnost zachycení měřeného signálu, což umožňuje spolehlivou validaci vysokorychlostních rozhraní včetně USB4v2, DisplayPort 2.1 a DDR5.

Zrychlení provádění validací nových technologií

Nové A/D převodníky spojené s DSP obvody v kombinaci se softwarem Infiniium 2026 až třikrát zrychlují akvizici a analýzu dat, čímž se výrazně zkracuje validační cyklus a zrychluje provádění testů nových technologií.

Kompaktní a tichý přístroj pro laboratorní prostředí

Nižší spotřeba energie, vylepšený management tepla a snížení hluku umožňuje osciloskopy Keysight XR8 používat i ve stísněném laboratorním prostředí bez narušení komfortu obsluhy.

Další informace o nových osciloskopech Keysight XR8 naleznete ZDE.

Osciloskop Keysight XR8 si můžete prohlédnout na akci Den měření s H TEST, který se koná
ve středu 18. března 2026 v Brně. Více informací na stránkách akce.
