Osciloskopy Rigol DS9000

10.06.2026 07:46

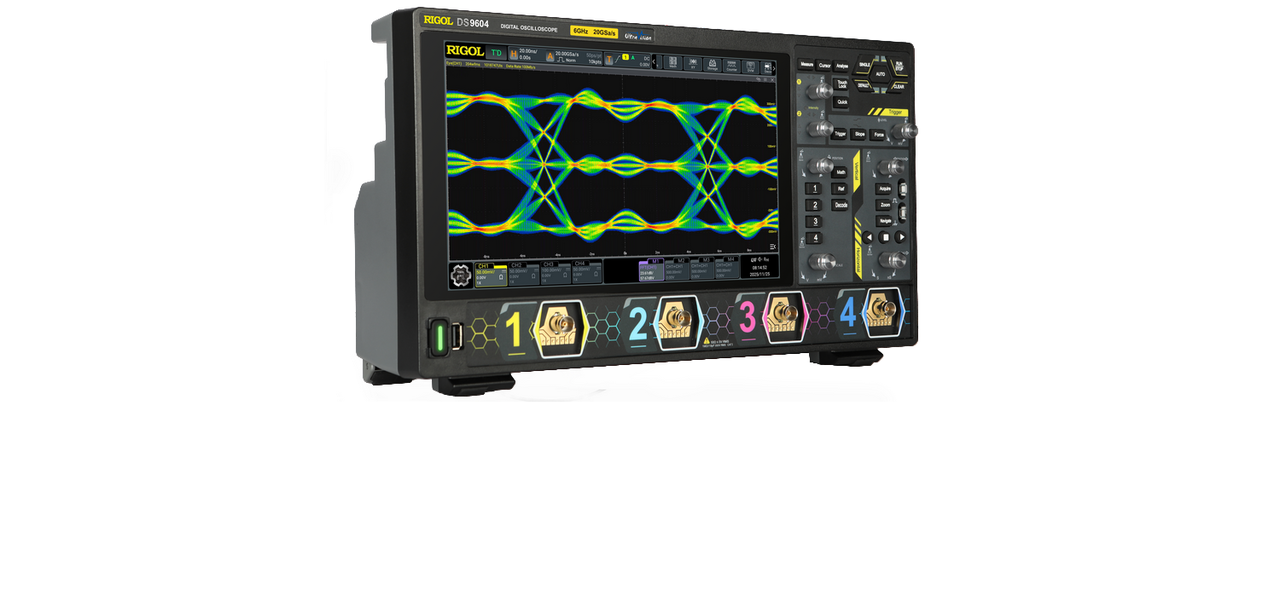

DS9000 je nová řada vysoce výkonných digitálních osciloskopů od společnosti Rigol s šířkou pásma až 6 GHz a vzorkováním 20 Gvz./s. Díky použití vlastní čipové platformy dosahují vynikající věrnosti zachycení signálu a nízké úrovně šumu. Jsou vybaveny velkým 10,1“ dotykovým displejem s HD rozlišením a podporují celou řadu pokročilých funkcí pro analýzu signálů.

Hlavní přednosti:

Šířka pásma až 6 GHz a vzorkování20 GVz/s
Vstupní elektronické GaN útlumové články namísto tradičních mechanických
Vlastní RIGOL čipová sada
Záznamová paměť až 2 Gbodů
Maximální rychlost měření až 1.000.000 stop/s

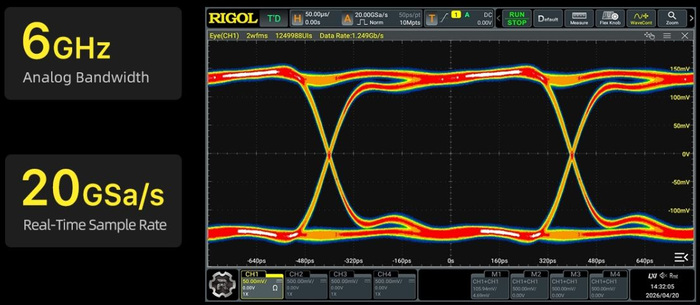

Eye diagram a analýza jitteru
Testy shody pro USB2.0, Ethernet, Automotive Ethernet, MIPI D-DHY
Kompaktní rozměry, hmotnost pouze 5,3 kg

Řada Rigol DS9000 obsahuje celkem 5 modelů. Cena začíná již na 6.999,- EUR bez DPH:

Model	Šířka pásma	Počet kanálů	Max. vzorkovací rychlost	Max. paměť
DS9202	2 GHz	2	10 Gvz/s	10 Mvz
DS9204	2,5 GHz	4	20 Gvz/s	2 Gvz
DS9404	4 GHz	4	20 Gvz/s	2 Gvz
MSO9402	4 GHz	2 + 16	20 Gvz/s	2 Gvz
DS9604	6 GHz	4	20 Gvz/s	2 Gvz

Pokročilé funkce:

Dekódování sériových sběrmic – dekódování až 4 sběrnic současně, standardně podporované sběrnice – RS232/UART, I2C, SPI, CAN, volitelně rozšiřitelné sběrnice – CAN-FD, FlexRay, I2S, LIN, MIL-STD-1553B, SENT

Eye diagram – automatické měření parametrů eye diagramu, maskové testy

Měření jitteru včetně dekompozice na jednotlivé složky

Testy shody pro sběrnice USB 2.0, Ethernet 100/1000Base-T, MIPI a 100/1000M Automotive Ethernet

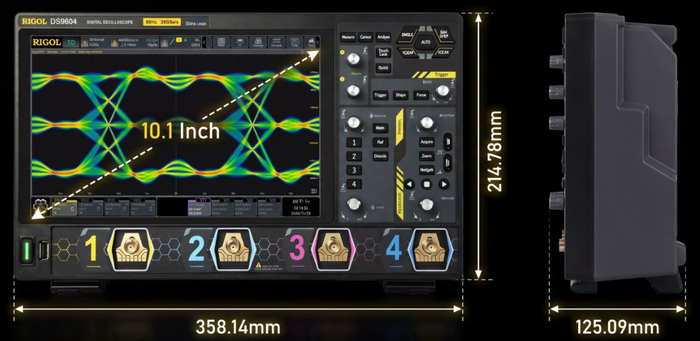

Osciloskopy Rigol DS9000 mají dotykovou obrazovku s úhlopříčkou 10,1“ a HD rozlišením, , HDMI interface připojení externí obrazovky, USB a LAN 10/100/1000M komunikační porty.
