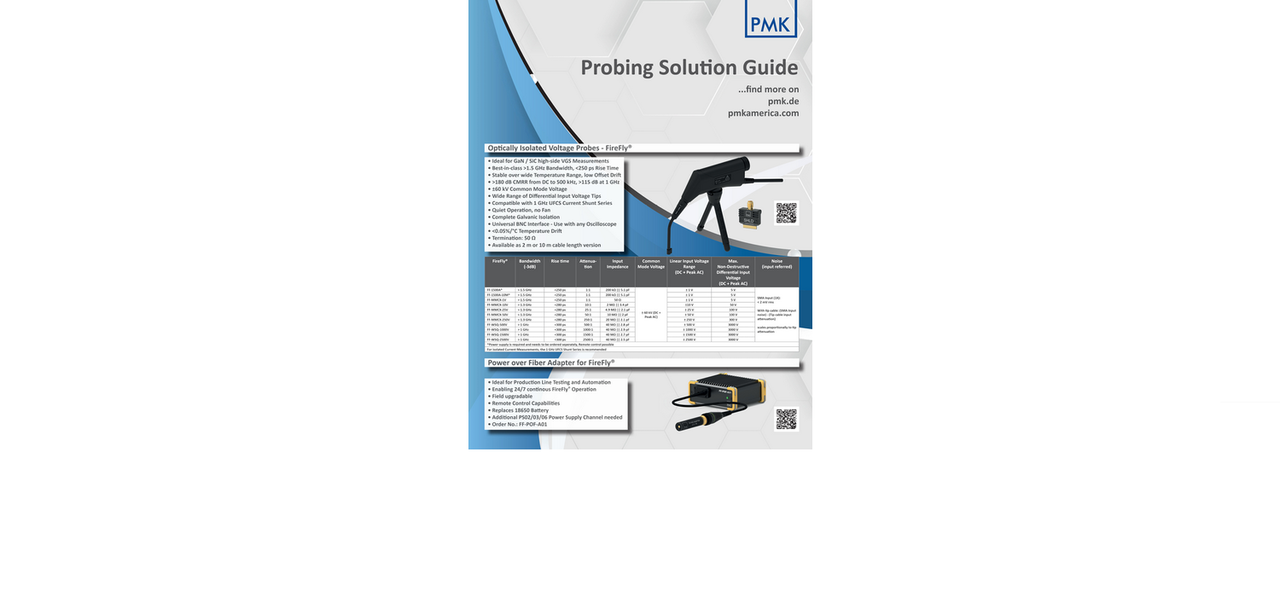

Nový průvodce osciloskopickými sondami PMK

Náš partner, německá společnost PMK, vydala nového průvodce svými sondami pro osciloskopická měření. Sondy společnosti PMK jsou univerzální a lze je použít s de facto jakýmkoliv osciloskopem libovolné značky. Nejste tak omezeni speciálními rozhraními pro připojení sond, které mnozí výrobci osciloskopů využívají, a sondy můžete používat s přístroji různých značek. V aktuálním průvodci je několik novinek, které by neměly uniknout vaší pozornosti:

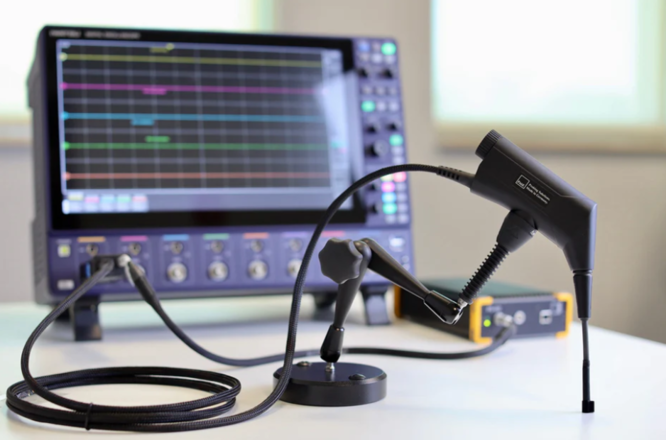

Další vylepšení opticky izolovaných sond PMK FireFly

Opticky izolované sondy PMK FireFly jsou nyní k dispozici i ve variantě s 10 m optickým kabelem. Sondy tak lze použít i v aplikacích, kde je nutné zachovat dostatečný prostorový odstup mezi osciloskopem a měřeným zařízením. Další novinkou je možnost volby napájení přes optický kabel namísto dobíjecího akumulátoru. Sondy řady PMK FireFly jsou ideáním řešením pro měření na GaN / SiC součástkách. Nabízejí mimo jiné:

• Univerzální BNC rozhraní – kompatibilní s libovolným osciloskopem
• Nejlepší šířka pásma ve své třídě: >1,5 GHz, doba náběhu <300 ps
• Stabilita v širokém rozsahu teplot, nízký drift
• CMRR: >180 dB od DC do 500 kHz, 80 dB na 1 GHz
• Diferenciální napětí do 2500 V, souhlasné napětí do ±60 kV

Vysokoteplotní sondy PMK ENVI nyní až do 200 ºC

Vysokoteplotní pasivní sondy PMK ENVI jsou nyní k dispozici i v provedení PUHT s teplotním rozsahem od -55 ºC do +200 ºC. Jedná se o pasivní napěťové sondy s dělicím poměrem 10:1 a šířkou pásma 500 MHz. Maximální rozsah vstupního napětí je 400 V. Sondy jsou dodávány s 2 m kabelem a univerzálním BNC konektorem kompatibilním s libovolným osciloskopem s 1 MΩ vstupem. Pokud potřebujete testovat chování vašeho zařízení za různých teplot nebo ho podrobovat testům v teplotní komoře, pak jsou sondy PMK ENVI jasným řešením.

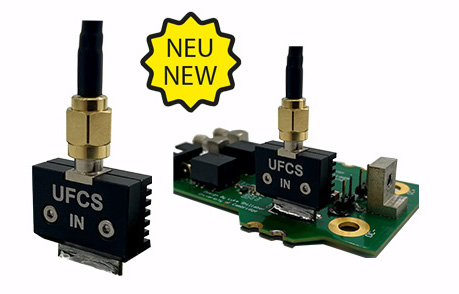

Ultra-rychlé proudové bočníky PMK UFCS

Pro přesné měření proudu s velkou frekvencí jsou určeny bočníky PMK UFCS s šířkou pásma >1 GHz. Bočníky jsou určeny k zapájení do měřeného obvodu, mají minimální rozměry a vloženou indukčnost menší než 200 pH. K dispozici jsou zatím varianty 11 mΩ, 24 mΩ a 52 mΩ. V aplikacích, kde je potřeba vysoké CMRR, je bočníky možné připojit k opticky izolovaným sondám jako například PMK FireFly. Pro standardní měření je možné připojit bočníky UFCS přímo na 50 Ω vstup osciloskopu.

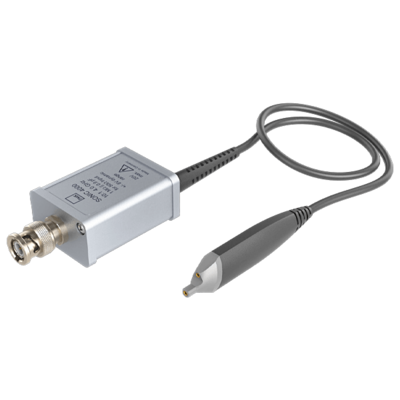

Nové univerzální aktivní sondy PMK SONIC 4000

Řada single ended aktivních sond PMK SONIC 4000 je opět kompatibilní s libovolným osciloskopem s 50 Ω BNC vstupem. Sondy se vyrábějí ve čtyřech provedeních s frekvenčním rozsahem 1 GHz, 1,5 GHz, 2 GHz a 4 GHz. Vstupní impedance je 2 MΩ ││0,6 pF. K dispozici je, jak už je u sond PMK pravidlem, bohatá nabídka adaptérů a příslušenství usnadňující připojení k měřenému obvodu.
