Vektorové obvodové analyzátory
Rigol DNA800

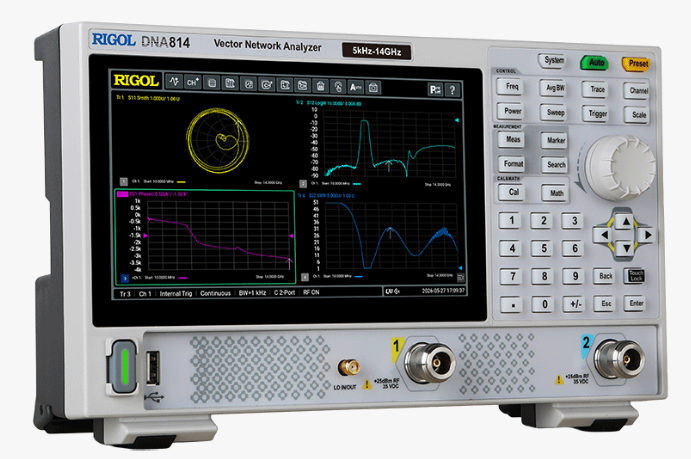

Vektorové obvodové analyzátory Rigol DNA800 jsou kompaktní přenosné přístroje s dvouportovou architekturou a frekvenčním rozsahem od 5 kHz do 14 GHz umožňující provádět komplexní měření S-parametrů a impedance. Díky typickému dynamickému rozsahu 115 dB, šířce pásma mezifrekvence (IF) 1 Hz až 10 MHz a šumu pouze 0,005 dB rms jsou ideální pro testování pasivních součástek, filtrů, vedení na deskách plošných spojů či kabelů. Díky ceně začínající na 2.699,- EUR bez DPH si nyní může dovolit vlastní obvodový analyzátor skutečně každý RF inženýr.

Základní parametry

• Frekvenční rozsah: 5 kHz – 4,5 / 8,5 / 14 GHz
• Dva porty s měřením S-parametrů (S11/S12/S21/S22) a impedance
• Dynamický rozsah 115 dB (125 dB typ.)
• Šum 0,005 dB rms
• IF BW 1 Hz – 3 MHz

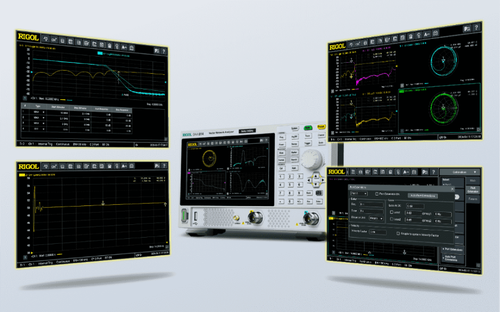

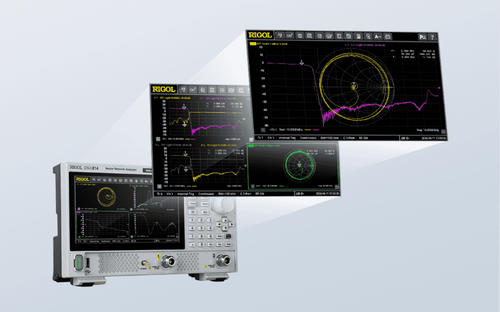

Pokročilé funkce

• TDA (Time-Domain Analysis)
• DTF (Distance to Fault)
• Fixture de-embedding
• Maskové testy (Pass/Fail)

Široké možnosti kalibrací

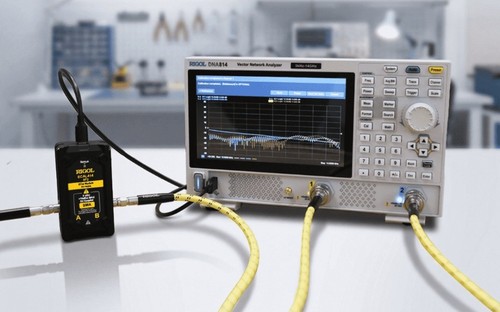

• Mechanické i elektronické kalibrační kity
• Kalibrační metody - (SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Through

Kompaktní rozměry, bohatá konektivita

• Hmotnost pouze 1,9 kg
• Napájení přes USB-C PD (pokud použijete power banku můžete měřit i mimo dosah AC napájení)

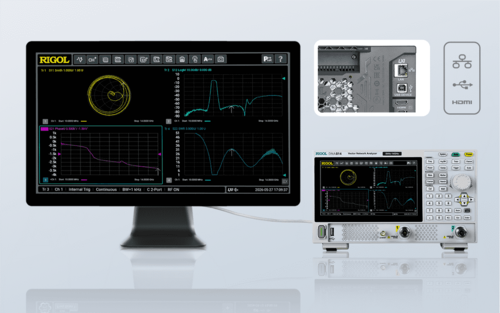

• HDMI rozhraní pro připojení externího monitoru
• LAN a USB rozhraní pro vzdálené řízení (s podporou SCPI)

Modely a ceny

• DNA804 Vektorový obvodový analyzátor 5 kHz – 4,5 GHz … 2.699,- EUR
• DNA808 Vektorový obvodový analyzátor 5 kHz – 8,5 GHz … 4.699,- EUR
• DNA814 Vektorový obvodový analyzátor 5 kHz – 14 GHz … 7.699,- EUR

Všechny ceny jsou uvedeny bez DPH.
